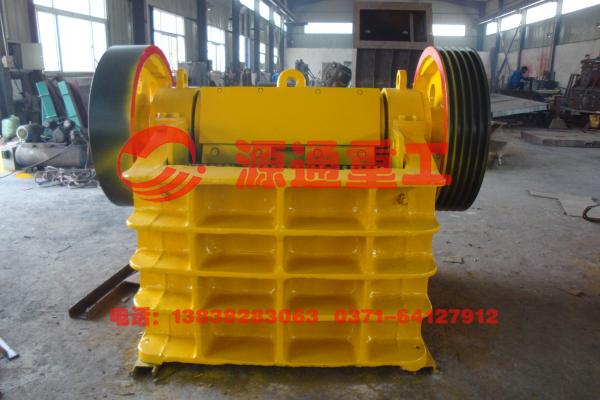

大型顎式破碎機的間隙調整方法

大型顎式破碎機的主軸承大多采用對開式滑動軸承，軸承內襯大多是由巴氏合金製成，這種軸承刮研技術要求較高，刮研不好或間隙調整不當，會導致研瓦或燒瓦事故。我們總結了一套良好的換瓦刮研與間隙調整方法，現介紹如下，供大家參考。
1 拆除舊瓦時應做的工作
（1）測量舊軸瓦接合麵瓦口墊片的厚度。
（2）測量主軸的水平度。
（3）仔細檢查主軸是否光滑，是否有鏽蝕、碰傷等缺陷，如有應設法消除。
（4）測量舊軸瓦的頂隙、側隙及軸向間隙。
2 檢測瓦背與軸承座的接觸情況
根據《JB/T5000.10-1998重型機械通用技術條件裝配》的要求，必須將瓦背刮研好，使其達到規定的技術要求。否則，設備運轉時軸瓦與軸承座之間容易產生反向滑移或轉動。為防止這種現象發生、一般均采用銷、套類定位方式，如本文所述是設有定位銷的主軸承。
3 軸瓦刮研的技術要求
根據《JB/T5000.10-1998重型機械通用技術條件裝配》中的要求，主軸刮研應達到以下技術標準。
（1）主軸與軸瓦既要均（jun1）勻細密接觸，又要有一定的配合間隙，使上、下軸瓦與主軸接觸角以外部分形成油楔，且楔形從瓦口開始由較大逐步過渡到零。
（2）接觸角不可太大也不可太小。接觸角太小，會使軸瓦壓強增加，嚴重時會使軸瓦產生較大的變形，加速磨損，縮短使用壽命；接觸角太大，會影響油膜的形成，破壞潤滑效果。因此，在不影響軸瓦受壓條件的前提下，接觸角愈小愈好。
（3）接觸角範圍內的實際接觸斑點愈多，愈細、愈均勻愈好。
4 刮研主軸瓦
刮研軸瓦應以軸為基準，兩者對研後利用內孔刮刀進行刮削。刮瓦的程序是先初刮下瓦，再初刮上瓦，然後精刮整個瓦，較後刮側間隙及存油點。軸瓦的刮研一般可分為粗刮。細刮和精刮三個過程。刮研時應采用取先重後輕、刮重留輕、刮大留小的原則。在刮研軸瓦時，不僅使接觸點、接觸角符合技術要求，而且要使頂。側間隙達到規定的數值。
（1）上、下瓦的粗，細刮研
首先把兩下瓦裝在軸承座中，然後在主軸上塗上一層顯示劑（如紅丹粉、紅倩油等），將主軸裝於軸承內，並向正反方向轉動兩三圈，接著將主軸取出，根據軸承上著色點的分布情況進行粗刮。粗刮階段可采用正前角刮。頭幾遍手可以重一些，多刮去一些金屬，以便加快刮研進度。當接觸麵積達到50%時。就該細刮了。在細刮階段可采用小前角刮削、刀跡應與軸瓦中心線成45°角，刮時不能用力過大，防止刀跡產生波紋。刮削的刀跡要左右交叉，直到接觸角範圍內的接觸斑點均勻密布，主軸水平度誤差在0.2mm/m之間為止。上瓦粗細刮研的方法及要求與下瓦的粗、細刮研方法要求基本相同。所不同的是把上瓦放在主軸上方進行對研。
（2）上、下瓦的精刮研
上、下瓦經過粗、細刮研後，接觸斑點仍然較大，需進一步進行精研。首先在上、下瓦接合麵上加上瓦口墊片，將主軸、上瓦、定位銷裝好、擰緊螺絲，使主軸按正常運轉方向轉動幾圈，然後拆掉上瓦、吊走主軸，進行精研工作。刮研時，較好用負前角刮削，直至接觸麵上的接觸斑點符合技術要求為止
（3）刮側間隙和存油點精刮完成後，應刮側間隙和存油點。刮研側間隙時，兩端應留出一部分，防止油從瓦的兩側流出，從而保證軸瓦的潤滑。在瓦的接觸部分和不接觸部分之間，應使其逐漸過渡；不允許有明顯的界限。接著在軸瓦的接觸弧麵上刮存油點，存油點是用來儲存潤滑油的。存油點可采用圓形或扁形，深度一般為0.3～0.5mm，麵積為15～30mm2，總麵積不應超過接觸弧麵上刮存油點，存油點是用來儲存潤滑油的。存油點可采用圓形或扁形，深度一般為0.3～0.5mm，麵積為15～30mm2，總麵積不應超過接觸弧麵的1/5。
